TSolidX 網格結構生成軟體

一. 簡介：有鑑於市面上的很多的3D模擬軟體的Mesh生成能力都非常有限，無法按照實際的結構來生成所需要模擬的結構，Sanayi System運用其開發多年的Mesh生成

機制與Mesh Generator來創造了TSolidX這套軟體，這套軟體可以生成各種3D結構格式供其他的3D模擬軟體使用，也讓Mesh結構的生成更加地容易。

二. TSolidX產品概念：讓使用者可以很容易的去定義結構與生成方式，然後按照使用者所需要的格式去生成Mesh網格，其流程如下圖：

三.TSolidX軟體特色：
1. 可嵌入其他的結構設計工具，並且可以通過Skill語言介面直接從其他的結構編輯工具中執行；
2. 先進mesh生成技術：用多樣的結構生成功能以建立真實的結構；
3. 使用者可以定義各種堆疊資訊和處理條件（厚度，臺階覆蓋率，壓平程度，非選擇性蝕刻，蝕刻阻擋層等等條件），這些各種高階功能可以讓使用者很容易地生成準確
   的3D網格結構；
4. 提供了蝕刻工藝選項，包括非選擇性蝕刻，蝕刻停止劑，濕法蝕刻功能，半色調掩模進行的部分蝕刻；
5. 提供兩種3D網格類型：Tapered與 Manhattan類型；
6. 內建Layout程式進行結構設定；
7. 具多種類型的CAx格式檔可用於匯出資料：對於實體模型，提供了step和IGES格式，對於3D三角形網格，提供了STL, Stanford triangle, Nastran, alias/wavefront/autocad dxf等，為3D四方網格提供了Nastran，ansys，Gmsh，abaqus輸入格式，為滿足客戶的需求，也可以添加特定的格式檔；
8. 通過使用變數功能可以非常輕鬆快捷地生成各種3D網格結構，可設置的變數參數：厚度，水平度（平面化），錐角和寬度，CD餘量，圓角倒圓和移位距離；
9. 支援分散式和平行計算方法。

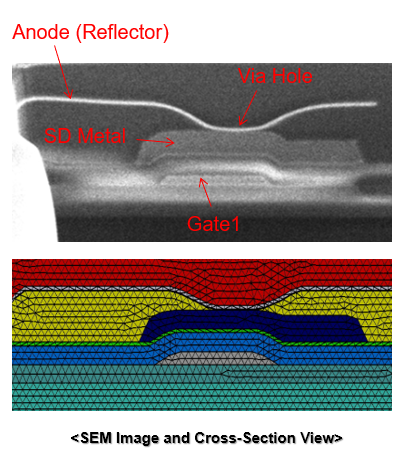

接近於實際結構的網格生成：
